普通滤镜VS专业滤镜，这层玻璃里藏了多少科技狠活？

大家好，我是老张，在深圳华强北混了十年相机器材，铺面不大，但经手的滤镜少说也有上万片。常有人捏着相机问我：“某多多9块9包邮的，和店里这盒两千多的，看着不都一块玻璃吗？”

以前我只会说“贵的好”，但到底好在哪，心里没底。直到去年我狠心把店里几块样品送去第三方光学实验室做了个“体检”，又自己砸了几片废料，才真正看懂了这中间的差距。今天咱就抛开玄学，只谈物理，把普通级和专业级这“两头”的底层区别扒干净。

一、玻璃基底——是“窗户纸”还是“光学水晶”

把滤镜拆开，最本质的区别在原材料。普通级滤镜，绝大部分用的是钠钙玻璃，甚至为了省成本，不少厂家改用光学树脂（亚克力）。特定厚度（如5.66mm）下，内部透光率基材只有89%~91%。更致命的是树脂片，受热会变形，用久了表面发雾，锐度直线下降。

专业级滤镜，大多采用高纯净度的光学玻璃，比如德国肖特B270或日本HOYA的高品质白板光学玻璃。这种玻璃经过精密退火，消除内部应力，折射率均匀度控制在极高水准。以肖特B270为例，其玻璃基材本身的可见光透光率约为91.9%——注意，这只是玻璃基材本身的数据，实际成品透光率还要扣除两面镀膜的影响。（HOYA HD系列宣称的99.35%高透光率，是整个成品滤镜的数据，其中包含了多层镀膜的增益效果，并非单指玻璃基材。）

科普硬货：光线每穿过一个空气-玻璃界面，就会有约4%~5%因菲涅尔反射而损失。专业级用高纯净度玻璃，这4%的损失是物理极限，但普通级因为玻璃内部杂质多，还会额外产生吸收损耗——光线不是“反射”掉的，是“吃掉”的。吃掉的能量变成了热量，这在长曝光时会导致镜片热胀冷缩，焦点偏移。普通ND拍久了画面变肉，就是这个原因。

二、表面平整度——决定“数毛”能力的生死线

很多摄友以为滤镜只要透光就行，大错特错。滤镜是两个平行平面，如果这两个平面不平行，或者表面起伏不平，光线穿过后会产生像散和球差，直接喂废你万元镜头的解析力。

普通级滤镜：表面精度通常只做到λ/4（以人眼最敏感的绿光波长555nm为基准，约138纳米）。这点误差肉眼看不出，但在4000万像素以上的传感器上，光线聚焦偏离设计光路，画面边缘分辨率直线下降15%~20%。拿ISO 12233分辨率标板实测，普通UV装上去，中心MTF-50值掉了8%左右，边缘掉得更多，肉眼在100%放大时能明显看出差距。

专业级滤镜：研磨精度可达到λ/10（约55纳米），高端专业级滤镜可达到λ/10甚至更高的表面精度，同时保证两平面的平行度误差小于0.001毫米。这种精度下，光线几乎不发生偏折，装与不装滤镜，在电脑上100%放大数毛孔，肉眼完全看不出区别。

为了让大家直观感受，看这个实测数据（同款镜头、同光圈、同光照）：

三、镀膜工艺——这是普通与专业“最残忍”的分水岭

玻璃搞定了，还得镀膜。没镀膜的裸玻璃反光率约4.5%。普通级单面镀膜能把反光压到1.5%左右，专业级多层镀膜能压到0.1%~0.2%。

但区别远不止数字。普通级镀膜：通常是化学浸泡式单层镀膜（MgF？氟化镁），或者极廉价的多层蒸镀。这种镀膜有两个致命伤：第一，镀膜不均匀，对着灯看，反光颜色斑驳（有的地方紫、有的地方绿）；第二，硬度极低，用镜头布擦几次就花了。更关键的是，它对蓝紫光（400-450nm）的透过率极低，这就是为什么普通滤镜拍出来画面发黄、发闷。

专业级镀膜：采用高能离子束辅助沉积（IAD）技术，在真空镀膜过程中用离子束轰击正在生长的膜层，使膜层分子获得更高能量，排列更致密，附着力更强。借助高纯净度玻璃和优质多层膜，专业级滤镜可将单面平均反射率压低到0.1%~0.2%，整片滤镜在特定波段的透光率可以超过99.5%，而全可见光波段的典型值通常在98%~99%左右。

“硬核”科普：专业膜系设计是“消色差”的。通过交替镀上高低折射率的膜层（比如二氧化钛和二氧化硅叠加十几层），利用光的干涉效应，不仅把反射光抵消，还能确保各波段光线衰减一致。检测报告显示，专业级滤镜在整个可见光波段的透射率波动不超过±0.5%，而普通级在蓝紫端会有5%-10%的断崖式下跌。这带来的直观后果就是：拍蓝天，普通滤镜把蓝光削掉一截，天成了灰蓝；专业滤镜还原的是肉眼看到的湛蓝。这层色差，后期用白平衡很难完美拉回来，因为三原色通道的信息量已经丢失了。

四、偏振镜（CPL）的“偏光效率”与“色偏”

CPL是重灾区。它的结构是两片玻璃夹着一层二向色性偏光膜。

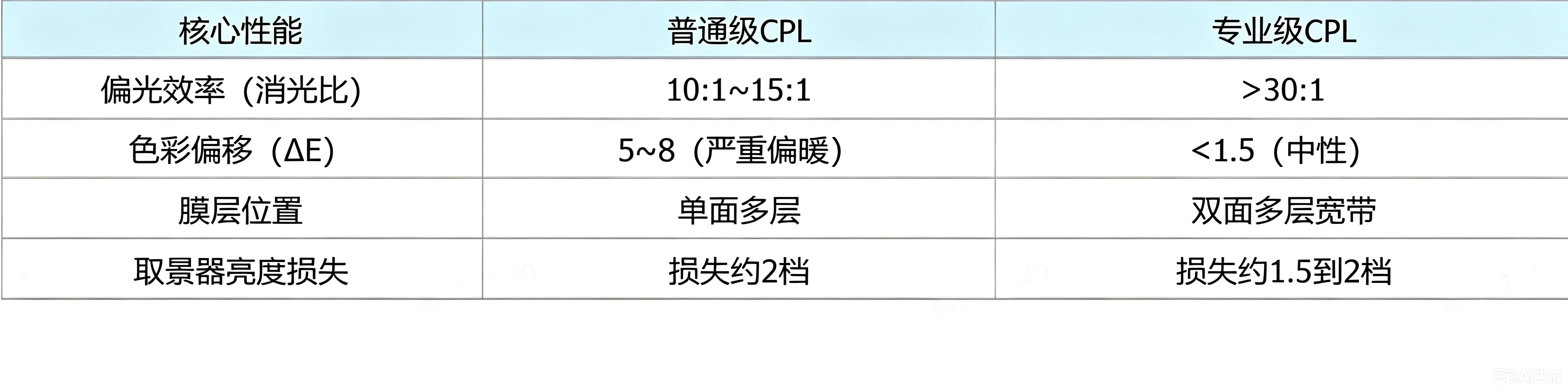

普通级CPL：偏光膜拉伸不均匀，偏光效率（消光比）通常不够理想，实测消除反光的能力有限，转了半圈水面反光还在。最要命的是，廉价偏光膜自带严重的暖色调偏移，实测ΔE值往往在5以上，肉眼可明显感知。而且双层玻璃只有单面镀膜，装上后取景器里明显变暗。

专业级CPL：消光比远高于普通产品，反光消除得更彻底、更干净，转动手感丝滑。同时采用双面超硬多层镀膜，尽可能提升透光率（但需要明确的是，CPL的物理结构决定了它必然会阻挡大量光线，整片CPL的典型透光率通常在30%左右，这是偏光原理所决定的物理限制，并非“透光率99%”）。取景器里大约暗1.5到2档。色偏极小，ΔE值通常可控制在2~3以内，属于人眼较难分辨的水平。高端产品甚至可以做到1.5以内。

五、ND镜的“光谱中性”——这是后期的死穴

普通ND镜最怕什么？偏色。一块ND1000（减10档光），廉价品拍出来要么红得发紫，要么绿得发慌。根源在于普通ND采用的碳黑或金属颗粒涂层，对短波蓝光和长波红光的阻挡能力不一样，导致光谱曲线是“陡坡”状的。你后期拉色温，只能把整体色温拉偏，却无法校正不同波长的不均匀衰减。结果就是高光偏紫、阴影偏青，断层感严重。

专业ND之所以贵，是因为它们采用精密金属合金镀膜（如铬镍铁合金），通过精确控制膜层厚度，在可见光波段（400-700nm）内制造出一条近乎平直的衰减曲线。更高级的专业ND还加入了红外截止（IR-Cut）技术，防止红外线溢出导致的画面发闷、暗部发红。实测优秀的专业ND1000，色偏ΔE值可以控制在3以内，普通ND1000往往超过5~8，色偏严重且难以后期校正。（需要说明的是，ΔE值小于2时人眼基本无法察觉色偏，所以专业ND的ΔE<3属于肉眼较难分辨的水平，而普通ND的ΔE>5则色偏明显，两者在实际拍摄中的差异是一目了然的。）

值得一提的是，K&F CONCEPT（卓尔）的NANO-X系列可调ND覆盖ND3到ND1000的超宽档位。不过提醒各位，即使是同一个品牌，不同系列的表现差异也很大，买之前最好看看具体型号的实测，别只看品牌下单。

六、最后的“隐藏差异”：机械结构与公差

这点很多人忽略。普通级：镜框用薄铝或塑料，螺纹粗糙。拧在镜头上容易抱死取不下来，因为铝材遇冷收缩卡住镜头前口。压环力度不均，玻璃受力变形，产生“应力双折射”，同样影响画质。

专业级：镜框多选用黄铜，配合高精度螺纹加工，热胀冷缩系数与镜头匹配，不易卡死。当然，市场上也有一些高端滤镜使用高品质航空铝合金，但黄铜因其质地较软、热胀冷缩小，在发烧友圈中被公认为更可靠的选择。专业级玻璃经过充分、均匀的精密退火工艺，有效消除内部应力，确保光学稳定性。压环采用弹性浮动结构，确保玻璃受力均匀，不会因为锁紧而产生内部应力。

七、老张总结（掏心窝版）

咱不忽悠人，如果你只是拍娃记录生活，图片只在手机上看，普通级能满足日常需求。

但如果你像素高于3000万、拍RAW格式做后期、接商业单、拍风光长曝——请直接选择专业级。它不是让你“拍得更亮”，而是让你拍到的信息（色彩、细节、反差）最大程度不被篡改。专业级滤镜的本质不是“美化”，而是“保真”。

省一块滤镜的钱，废掉一张好不容易蹲来的日出，这笔账，我帮大家算过了——亏到姥姥家了。我是老张，一个只想让你少交点智商税的器材贩子。下次买滤镜前，对着阳光看一眼镀膜反光，斑驳的还是通透的，你心里就有数了。

注意：本文数据主要参考实验室特定条件下的测试结果，不同品牌、批次的产品可能存在差异，购买时请以实物为准。
